注塑机模内监视器的应用好处

注塑机模内监视器，又称模具监视器、模具保护器或电子眼，是一种专门针对各类注塑机运行情况进行实时监视、检测和控制的系统。

主要构成

注塑机模内监视器通常由高清摄像头（或数位相机）、传感器、数据处理单元和报警装置等部分构成。其中，高清摄像头负责捕捉模具模腔的图像，传感器用于检测模具的位置和状态，数据处理单元则对捕捉到的图像进行实时分析和处理，最后由报警装置在检测到异常情况时发出警报。

工作原理

注塑机模内监视器的工作原理主要是利用机器视觉对比功能和强大的数据处理能力。在注塑机开模到位时，模具监视器被触发，通过摄像头对模具模腔连续取像。然后，数据处理单元会将获取的图像与预设的标准图像进行对比，并进行实时的数据分析。如果发现顶针未将成型工件顶出并下落，或者在设定时间内工件未落下、模具间有杂物等异常情况，模具监视器会迅速发出异常信号，触发报警装置，同时停止注塑机动作，从而有效防止模具夹损，保护模具的安全。

主要功能

1. 检测模具位置和状态：通过传感器等装置检测到模具的位置、安装情况以及是否完好无损，防止因模具位置不正确或者损坏等问题导致注塑机运行故障。

2. 防止模具碰撞：当模具不在正确的位置时，注塑机模具监视器会自动停止注射动作，以防止模具的碰撞与损坏。

3. 监控生产过程：可以对注塑过程进行实时监控，减少操作人员对注塑机的人为干预，提高生产的安全性和可靠性。

4. 减少模具修复成本：通过对模具进行严密的保护和监测，可以避免由于模具操作不当或者操作失误等原因造成的模具损坏，从而减少模具的修复成本和生产停机时间。

应用优势

1. 提高生产效率：模具监视器具有快速的响应速度和准确的检测能力，能够减少因故障排查和模具维修所耗费的时间。通过及时发现并解决问题，避免不必要的停机，使注塑机能够持续稳定运行，从而提高单位时间内的产量。

2. 降低成本：模具监视器降低了模具维修成本和废品损失，减少了原材料的浪费。同时，提高的生产效率也使得单位产品的生产成本降低，综合提升了注塑企业的经济效益。

3. 检测产品缺陷：模具监视器能够及时发现产品是否有缺料、毛边、尺寸不合格等问题，确保产品质量。

安装与调试

1. 安装位置：对于立式机，可选择架设在转盘机外模两侧或内模两侧；对于卧式机，工业相机及红外光源采用磁吸底座安装于注塑机上方合适位置。

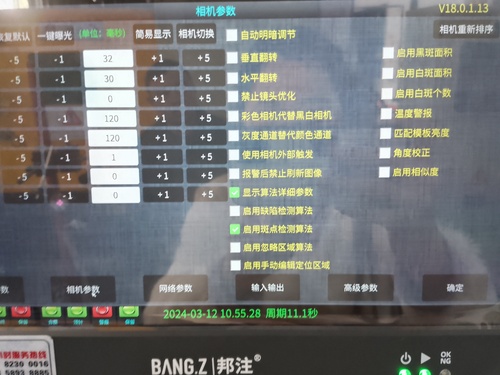

2. 调试步骤：首先检查硬件和软件是否正常连接；然后进行监视器时间调整、监测设定等；最后进行模板学习，确保模具上无异物。在调试过程中，需根据实际情况灵活调整检测区域的灵敏度。

使用注意事项

1. 在与模具监视器配合使用时，开合模的设置需谨慎，速度和压力要根据产品特性和模具结构进行调整。

2. 顶针位置、压力和速度的设置也十分关键，要确保产品能被完全顶出且不损坏产品。

3. 密切关注模具监视器的反馈，确保注塑机的运行状态符合要求。

注塑机模内监视器在注塑生产中发挥着关键作用，对于提高生产效率、降低成本、保障产品质量具有重要意义。
