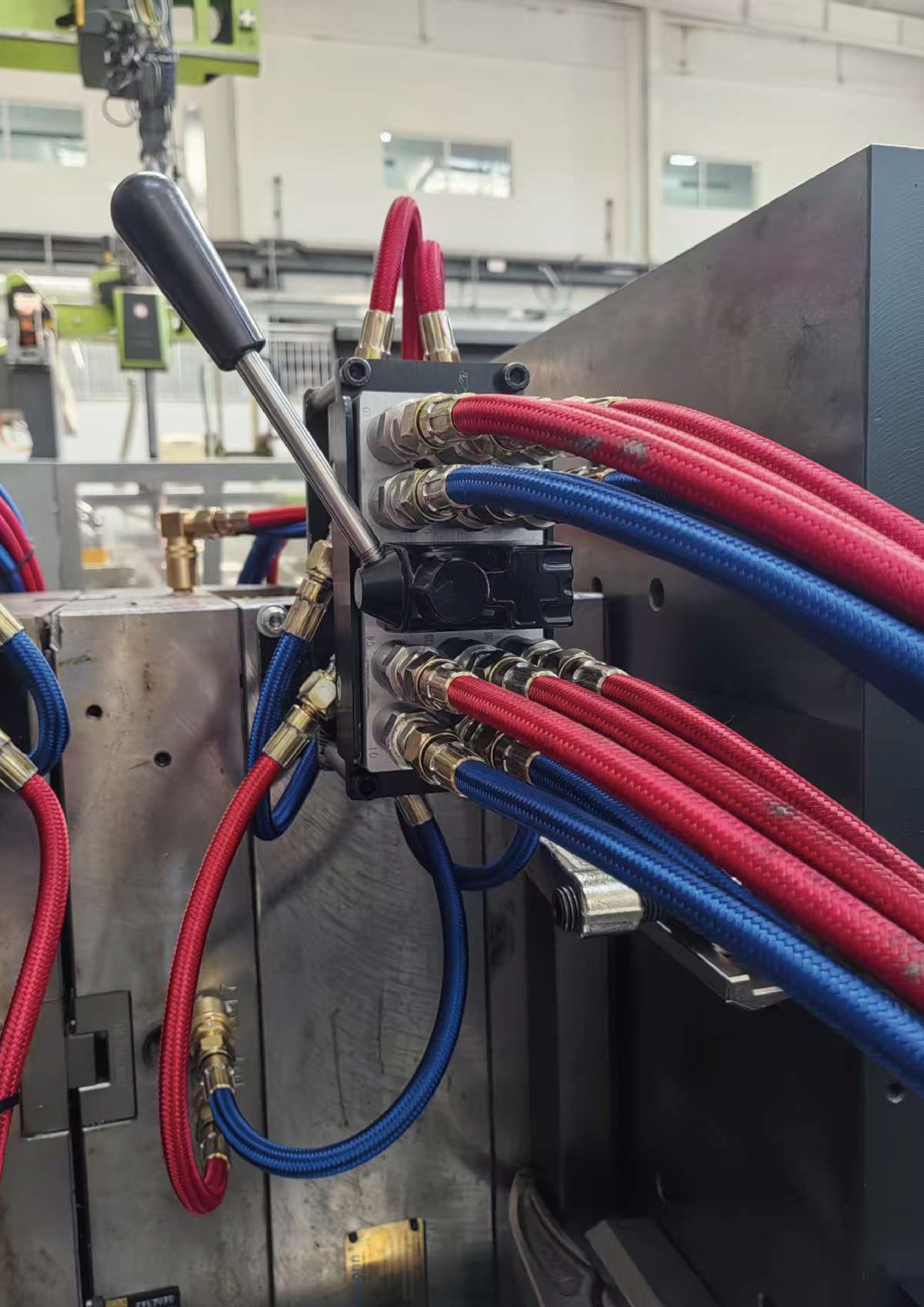

模具快接水排系统是什么？一篇看懂结构、原理与核心优势

工业模具冷却效率低？换模耗时又费钱？这套“秒级切换”的快接水排系统，正在颠覆传统生产模式！

模具快接水排系统是现代工业模具冷却的核心装置，通过快速接头实现水路秒级连通与断开。其核心价值可概括为三点：效率提升50%、成本降低30%、可靠性增强一倍。

一、结构设计：模块化适配多元场景

1. 快速接头：

- 顶针、弹簧、钢珠构成机械联动，连接时自动导通水路

- 三种主流类型：

• 两端开闭式

• 两端开放式

• 单路开闭式

2. 分水排与水管：

- 分水排作为分流枢纽，将冷却水输送至模具上下水冷板

- 不锈钢/增强塑料水管耐高压抗腐蚀

3. 冷却系统闭环：

- 内置水道循环带走模具热量

- 气缸/电机驱动接头自动对接，消除人工操作风险

二、工作原理：机械联动精准控温

以两端开闭式接头为例：

• 断开状态：顶针双重密封阻断水流，O型圈防渗漏

• 连接瞬间：公母头顶针互相推动，钢珠锁紧形成通道

• 智能调控：PLC系统实时监测水温/压力，自动调节水泵转速

典型案例：

- 板材热成形工艺中，流量控制器将水流速精准控制在0-5L/min

- 苏州某工厂采用模块化设计，单日可切换3种异形槽体生产

三、应用覆盖全工业领域

• 注塑模具：防止塑料制品变形

• 压铸模具：提升合金件密度

• 市政工程：高精度排水槽抗暴雨

• 模锻/热成型：气缸驱动实现全自动化生产
