快速换模

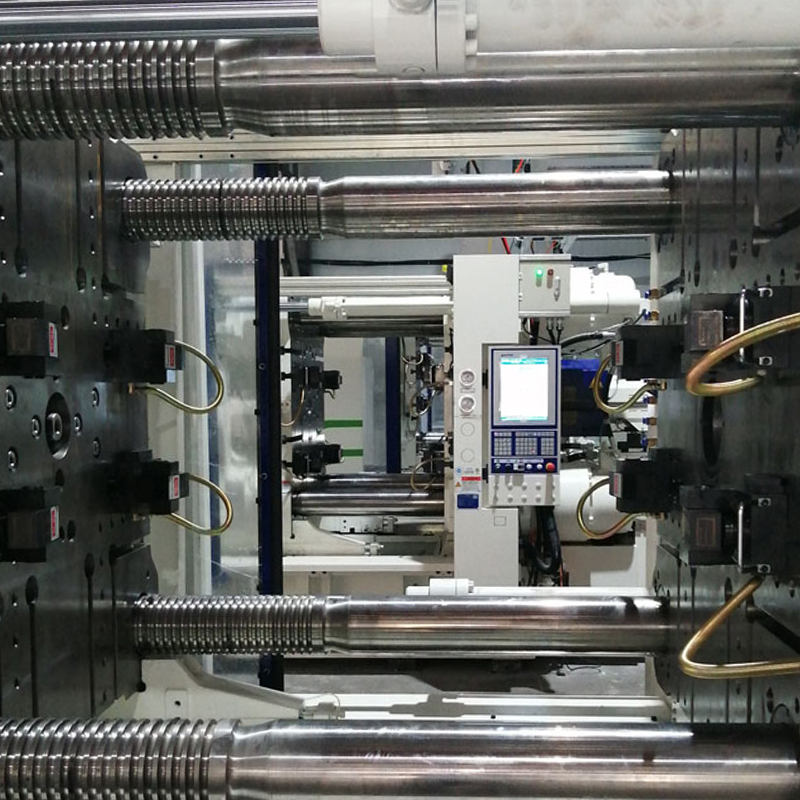

液压快速换模是一种利用液压系统实现模具快速、安全更换的自动化技术，广泛应用于注塑机、压铸机、冲压机等成型设备。其核心目标是通过缩短换模时间，提升生产效率，降低停机成本。以下是详细介绍：

一、工作原理

液压快速换模系统通过液压泵提供动力，驱动液压缸或液压马达，带动模具夹紧装置（如锁模板、T型槽、快速夹钳）完成模具的安装与拆卸。具体流程如下：

1. 解锁阶段：液压系统释放模具夹紧力，使旧模具与设备分离。

2. 移出阶段：通过液压推杆或滑轨将旧模具移出工作区域。

3. 移入阶段：将新模具定位至工作位置，液压系统重新施加夹紧力，固定模具。

4. 校准阶段：部分系统配备自动校准功能，通过传感器调整模具位置，确保精度。

二、核心组件

1. 液压动力单元

   • 包含液压泵、电机、油箱、阀组等，为系统提供高压油液（通常压力范围10-30MPa）。

   • 优势：输出力大、动作平稳，适合重型模具（如汽车覆盖件模具）。




2. 夹紧装置

   • 液压锁模板：通过液压缸驱动锁模块，实现模具的快速夹紧与释放。

   • 快速夹钳：利用液压杠杆原理，单手操作即可完成模具固定。

   • T型槽系统：液压驱动滑块在T型槽内移动，适配不同尺寸模具。




3. 控制系统

   • PLC（可编程逻辑控制器）：预设换模程序，实现自动化流程控制。

   • 人机界面（HMI）：操作人员通过触摸屏选择模具型号、启动换模程序。

   • 传感器：检测模具位置、夹紧力、液压压力等参数，确保安全。




三、技术优势

1. 换模时间大幅缩短

   • 传统换模需人工拆卸螺栓、调整位置，耗时1-2小时；液压快速换模可将时间缩短至5-15分钟。

   • 案例：某汽车零部件厂引入液压快速换模后，日换模次数从3次提升至12次，设备利用率提高300%。




2. 操作安全性提升

   • 液压系统提供稳定夹紧力，避免模具松动导致的生产事故。

   • 自动化流程减少人工干预，降低操作人员劳动强度与受伤风险。




3. 模具适配性增强

   • 支持多规格模具快速切换，无需额外调整设备结构。

   • 部分系统配备模具库管理功能，可自动调用预设参数。




4. 生产灵活性提高

   • 适应小批量、多品种生产模式，满足定制化需求。

   • 结合模具监视器，可实现换模后自动检测模具状态，确保生产质量。
